엔진양수기 사용법 및 주의사항

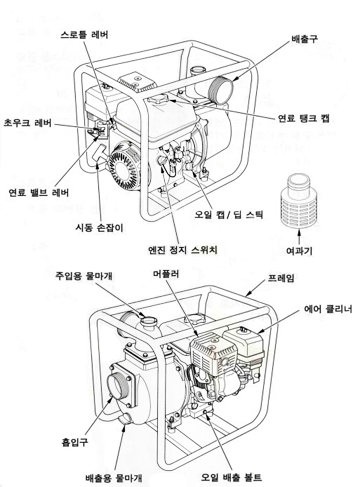

엔진양수기 명칭 및 사진
양수기 명칭

스크롤 레버, 초우크 레버, 연료 밸브 레버, 시동손잡이, 엔진 정지 스위치, 오일 캡/딥 스틱, 연료 탱크 캡, 배출구

여과기

주입용 물마개, 머플러, 프레임, 에어 클리너, 오일 배출 볼트, 배출용 물마개, 흡입구

엔진양수기 사진1 엔진양수기 사진2

엔진사양 (5HP 기준)
엔진의 항목별 사양(5HP 기준)
연번 항목 사양 비고
1 엔진 최대출력 5HP
2 펌프 형식 흡식 원심형
3 펌프 구경 3inch
4 펌프 흡입양정 8m
5 펌프 전양정 30m
6 펌프 최소양수량 1㎥/min
7 부속 기기 호스, 호스커플링
안전 수칙
  • 주의할 점
    • 엔진양수기를 반듯하게 설치하며, 작동 중 기울이거나 움직임을 피합니다.
    • 엔진 가동시 엔진 및 소음기에 고열이 발생하므로 가연성물질이나 기타 쓰레기 등이 없어야 합니다.
  • 화재 예방
    • 연료 보충시 엔진을 정지시키고 엔진 및 소음기를 충분히 식힌 후 연료를 넣어야 합니다.
    • 연료탱크에 연료를 넣을 때 연료가 넘지 않도록 주의합니다.
    • 양수기 운전 중 근처에서 담배를 피우거나 다른 인화성물질의 접근을 피합니다.
  • 배기가스 조심
    • 배기가스는 무취(無臭)무색(無色)이며 이산화탄소를 포함하고 있어 질식의 위험이 있으므로 밀폐된 곳에서 배기시설 없이 운전하지 말것.
  • 정비공구
    • 정비시 부품 및 작업자의 안전을 위하여 부품에 맞는 공구를 사용합니다.
운전 전 준비
  • 토출호스 결합
    • 토출측 호스는 강한 압력이 발생하므로 호스가 이완되지 않도록 호스밴드를 사용하여 견고히 조입니다.
  • 연료 보충(연료탱크의 연료를 점검하여 부족시 보충)
  • 엔진오일 점검
    • 오일은 주유구에서 오일 게이지를 보고 Full 눈금과 LOW눈금사이에 유면이 있는지 확인하며 부족시 보충합니다.(Full 눈금 바로 밑까지)
    • 사용 엔진오일은 자동차용 엔진오일을 사용합니다.
    • 오일교환은 장비취득 후 최초 20시간 사용 후 교환하며, 2회부터 50시간 사용 후 교환합니다.
시동 및 운전
  • 연료 탱크 밑에 부착되어 있는 연료밸브를 엽니다.
  • ON/OFF스위치를 ON위치에 둡니다.
  • 공기청정기 옆에 붙어 있는 쵸우크 밸브를 앞으로 당겨 닫습니다.
  • 속도조절 레버의 고정볼트를 풀어 중속측으로 맞춘 후 다시 죄어 줍니다.
  • 왼손으로 엔진양수기를 잡고 오른손으로 시동풀리의 로프를 힘껏 당깁니다.
  • 2회 반복하여 시동이 안될 경우 로크현상을 방지하기 위하여 초우크밸브를 열고 시동풀리를 당깁니다.
  • 시동이 되면 쵸우크밸브를 서서히 열어줍니다.
  • 엔진시동 손잡이를 당겨 양수기 작동개시

    1. 엔진시동 손잡이를 당겨 양수기 작동개시

  • 수압조절구에 물을 1/2 채웁니다.

    2. 수압조절구에 물을 1/2 채웁니다.

  • 수압에 의해 펌프토출구에서 물이 배출되기시작

    3. 수압에 의해 펌프토출구에서 물이 배출되기시작

정 지
  • 엔진을 저속으로 하여 2~3분간 운전합니다.
  • 정지스위치를 엔진이 정지할 때까지 누릅니다. 또는 ON/OFF스위치를 OFF위치에 둡니다.
  • 연료밸브를 닫습니다.
손 질
  • 점화플러그
    • 점화플러그가 더러워졌을 때 샌드페이퍼등으로 닦은 후 간극이 0.6~0.7㎜(우편엽서 1장 두께)로 맞추어 줍니다.
  • 공기청정기
    • 공기청정기 안에 있는 엘리멘트가 더러울 경우 분리후 합성세제로 세척 · 건조후 사용하며 세척이 곤란한 경우 교환합니다.
장기 보관
  • 연료계통의 연료 빼내기
    • 연료탱크 밑에 설치되어 있는 연료밸브를 닫고 시동을 시킨 후 연료가 떨어져 시동이 꺼질 때까지 놓아두면 연료호스 및 기화기 안의 연료가 다 소모됩니다.
  • 연 료
    • 탱크의 연료를 모두 꺼내어 줍니다.
  • 주 유
    • 엔진 상부와 연료탱크 사이에 있는 점화플러그에서 선을 당겨 빼고 플러그랜치를 이용하여 분리합니다.
    • 점화플러그 구멍에 오일을 몇 방울 주입하고 엔진을 몇 번 회전시킨 후 점화플러그를 맞춥니다.
  • 장소 및 보관
    • 엔진을 서서히 돌려 잘 돌아가지 않는 부분(실린더가 압축된 상태)까지 돌립니다.
    • 외부를 기름걸레로 닦고 커버를 씌워 먼지가 없는 건조한 장소에 보관합니다.

수중모터펌프 사용법 및 주의사항

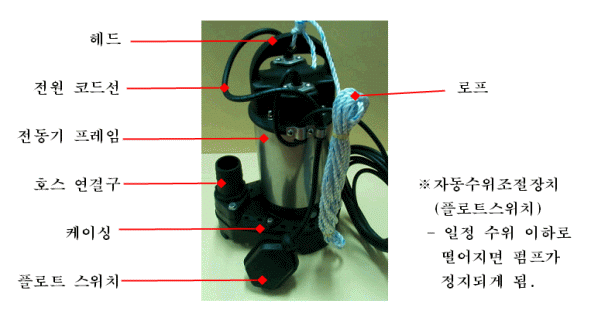

수중펌프 명칭 및 사진
수중펌프 명칭 및 사진

헤드, 전원코드선, 전동기 프레임, 호스 연결구, 케이싱, 플로트 스위치, 로프

※ 자동수위조절장치(플로트스위치) - 일정 수위 이하로 떨어지면 펌프가 정지되게 됩니다.


사용 전 점검 및 주의사항
  • 전원 콘센트는 반드시 누전차단기에 연결된 것으로써 220V 접지용 콘센트를 사용하여야 합니다.
  • 사용 시 전원 플러그에 물이 묻으면 감전의 위험이 있으므로 주의를 하셔야 합니다.
  • 접지선이 연결되어 있지 않은 콘센트를 사용할 경우 모터 코드선 중 접지선(녹색선)을 별도로 접지하여 만일에 발생할 수 있는 감전사고 방지를 사전에 방지하여야 합니다.
    ※ 접지시 주의사항
    사용 전에 모든 접지를 실시하고 전원을 투입하여야 합니다.
    접지선은 습기가 있는 땅에 직접 매설하거나, 철로 된 수도 파이프 등에 연결하여야 합니다. 단, 폭발의 위험이 있는 가스 또는 기름 파이프 등에는 접지하면 폭발할 위험이 있으므로 절대로 접지하면 안됩니다.
  • 운반, 설치 시에는 윗부분의 손잡이를 잡거나, 손잡이에 로우프를 연결하여 운반 설치하고, 전원 공급용 전선을 잡고 수중펌프를 들어 올리거나 운반, 설치해서는 안됩니다.
  • 전원코드를 연장 할 경우 감전사고 원인이 되므로 연결 부분은 반드시 방수용 절연테이프를 먼저 감고 전기용 테이프로 이중 처리를 한 후 완전히 밀봉하여 연결 부분이 물에 잠기지 않도록 합니다.
  • 이물질이나 모래가 수중펌프 내부로 들어가게 되면 수중펌프가 고장나거나 수명이 단축 될 수 있으며, 바닥에 진흙이나 모래 등이 있는 곳에서는 펌프 밑면에 벽돌, 블록을 깔아 물만 품어낼 수 있도록 합니다.
  • 수직으로 세워서 설치해야 합니다. (수중펌프를 눕히거나, 경사지게 설치하지 않습니다.)
  • 이상한 소음, 진동, 냄새가 날 경우에는 즉시 전원을 끄고 주민자치센타(동사무소)나 서초구청 안전치수과(☎ 02-2155-7127~7130 )로 문의하시면 자세히 설명 드립니다.
수중모터펌프 조립 및 사용방법
  • 수중펌프의 토출구에 호스를 연결하여야 합니다.
    • 커플링에 호스를 끼우고 밴드로 체결하여야 합니다.
  • 수중펌프 본체는 물속에 완전히 잠겨있어야 양수가 가능하오니 잠기도록 넣습니다.
  • 전원을 투입시, 전기 충격에 주의하여야 합니다.
  1. 토출구에 천막호스를 밴드스프링으로 고정
    토출구에 천막호스를 밴드스프링으로 고정
  2. 이동시 운반손잡이 사용할 것. 케이블선 잡지말 것.
    이동시 운반손잡이 사용할 것. 케이블선 잡지말 것
  3. 펌프 몸체가 물속에 잠긴 상태로 사용할것
    펌프 몸체가 물속에 잠긴 상태로 사용할것
  4. 220V 전원 사용할것. 물기 없도록 주의할 것
    220V 전원 사용할것. 물기 없도록 주의할 것
  5. 유의점
    • 전원 연결 후 자동작동됩니다.
    • 위감지센서 부착Type은 센서가 물에 뜨면 작동시작합니다.
    • 바닥으로 흡수하므로 펌프 바닥이 물에 잠겨 있어야 작동됩니다.
운전시 주의사항
  • 누전차단기가 설치되지 않은 경우에는 감전의 우려가 있으므로 안전에 대비하여 사람이 물 밖으로 나온 후 사용합니다.
  • 수중펌프를 공중에 매단 상태로 운전하여서 안됩니다.
    • 전원 공급용 전선에 장력(힘)이 가해지면 누전 및 감전의 원인이 될 수 있고 양수가 잘 되지 않으며 회전 반동에 의해 부상의 위험이 있습니다.
  • 운전 중 물의 높이가 수중펌프 본체의 1/2 이하로 내려 갈 때까지 가동하면 양수되지 않으며, 이 상태에서 가동이 계속되면 수중펌프가 과열되어 수중펌프가 소손 될 수 있으므로 가능하면 수중펌프 본체가 완전히 물 속에 잠긴 상태에서 운전하여야 합니다.
  • 전원을 투입했는데도 수중펌프가 작동되지 않을 때는 반드시 전원을 차단하고, 전원 상태를 확인하거나 수중펌프 상태를 확인하여야 합니다.
    만약 수중펌프의 전원을 차단하지 않고 전원 상태를 점검 하던 중 갑자기 전원이 들어오게 되면 수중펌프가 갑자기 동작하므로 사고의 위험이 있습니다.
  • 수중펌프는 완전한 방수와 정밀한 조립을 요하므로 함부로 분해하거나, 개조해서는 안됩니다.
    • 동주민센터나 서초구청 물관리과(☎ 02-2155-7127~7130 )로 문의하시면 자세히 설명 드립니다.
사용 후 보관 방법
  • 반드시 전원을 차단(OFF)한 후 전원으로부터 수중펌프를 분리합니다.
  • 수중펌프 아래 부분의 흡입 여과망에 이물질이 끼어 있으면 이물질을 제거한 후 깨끗한 물로 씻습니다.
  • 수중펌프를 잘 말린 다음 옥내에 보관합니다.
