엔진양수기 사용법 및 주의사항

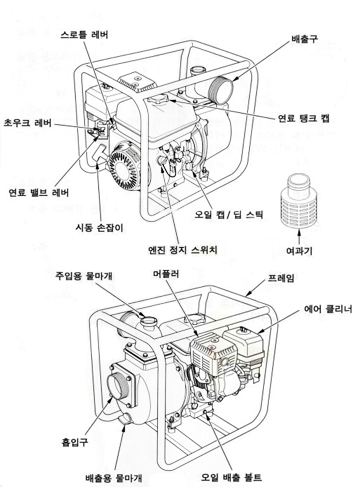

엔진양수기 명칭 및 사진

스크롤 레버, 초우크 레버, 연료 밸브 레버, 시동손잡이, 엔진 정지 스위치, 오일 캡/딥 스틱, 연료 탱크 캡, 배출구

여과기

주입용 물마개, 머플러, 프레임, 에어 클리너, 오일 배출 볼트, 배출용 물마개, 흡입구

엔진사양 (5HP 기준)

엔진의 항목별 사양(5HP 기준)
연번	항목	사양
1	엔진 최대출력	5HP
2	펌프 형식	흡식 원심형
3	펌프 구경	3inch
4	펌프 흡입양정	8m
5	펌프 전양정	30m
6	펌프 최소양수량	1㎥/min
7	부속 기기	호스, 호스커플링

안전 수칙

주의할 점
- 엔진양수기를 반듯하게 설치하며, 작동 중 기울이거나 움직임을 피합니다.
- 엔진 가동시 엔진 및 소음기에 고열이 발생하므로 가연성물질이나 기타 쓰레기 등이 없어야 합니다.
화재 예방
- 연료 보충시 엔진을 정지시키고 엔진 및 소음기를 충분히 식힌 후 연료를 넣어야 합니다.
- 연료탱크에 연료를 넣을 때 연료가 넘지 않도록 주의합니다.
- 양수기 운전 중 근처에서 담배를 피우거나 다른 인화성물질의 접근을 피합니다.
배기가스 조심
- 배기가스는 무취(無臭)무색(無色)이며 이산화탄소를 포함하고 있어 질식의 위험이 있으므로 밀폐된 곳에서 배기시설 없이 운전하지 말것.
정비공구
- 정비시 부품 및 작업자의 안전을 위하여 부품에 맞는 공구를 사용합니다.

운전 전 준비

토출호스 결합
- 토출측 호스는 강한 압력이 발생하므로 호스가 이완되지 않도록 호스밴드를 사용하여 견고히 조입니다.
연료 보충(연료탱크의 연료를 점검하여 부족시 보충)
엔진오일 점검
- 오일은 주유구에서 오일 게이지를 보고 Full 눈금과 LOW눈금사이에 유면이 있는지 확인하며 부족시 보충합니다.(Full 눈금 바로 밑까지)
- 사용 엔진오일은 자동차용 엔진오일을 사용합니다.
- 오일교환은 장비취득 후 최초 20시간 사용 후 교환하며, 2회부터 50시간 사용 후 교환합니다.

시동 및 운전

연료 탱크 밑에 부착되어 있는 연료밸브를 엽니다.
ON/OFF스위치를 ON위치에 둡니다.
공기청정기 옆에 붙어 있는 쵸우크 밸브를 앞으로 당겨 닫습니다.
속도조절 레버의 고정볼트를 풀어 중속측으로 맞춘 후 다시 죄어 줍니다.
왼손으로 엔진양수기를 잡고 오른손으로 시동풀리의 로프를 힘껏 당깁니다.
2회 반복하여 시동이 안될 경우 로크현상을 방지하기 위하여 초우크밸브를 열고 시동풀리를 당깁니다.
시동이 되면 쵸우크밸브를 서서히 열어줍니다.

1. 엔진시동 손잡이를 당겨 양수기 작동개시
2. 수압조절구에 물을 1/2 채웁니다.
3. 수압에 의해 펌프토출구에서 물이 배출되기시작

정 지

엔진을 저속으로 하여 2~3분간 운전합니다.
정지스위치를 엔진이 정지할 때까지 누릅니다. 또는 ON/OFF스위치를 OFF위치에 둡니다.
연료밸브를 닫습니다.

손 질

점화플러그
- 점화플러그가 더러워졌을 때 샌드페이퍼등으로 닦은 후 간극이 0.6~0.7㎜(우편엽서 1장 두께)로 맞추어 줍니다.
공기청정기
- 공기청정기 안에 있는 엘리멘트가 더러울 경우 분리후 합성세제로 세척 · 건조후 사용하며 세척이 곤란한 경우 교환합니다.

장기 보관

연료계통의 연료 빼내기
- 연료탱크 밑에 설치되어 있는 연료밸브를 닫고 시동을 시킨 후 연료가 떨어져 시동이 꺼질 때까지 놓아두면 연료호스 및 기화기 안의 연료가 다 소모됩니다.
연 료
- 탱크의 연료를 모두 꺼내어 줍니다.
주 유
- 엔진 상부와 연료탱크 사이에 있는 점화플러그에서 선을 당겨 빼고 플러그랜치를 이용하여 분리합니다.
- 점화플러그 구멍에 오일을 몇 방울 주입하고 엔진을 몇 번 회전시킨 후 점화플러그를 맞춥니다.
장소 및 보관
- 엔진을 서서히 돌려 잘 돌아가지 않는 부분(실린더가 압축된 상태)까지 돌립니다.
- 외부를 기름걸레로 닦고 커버를 씌워 먼지가 없는 건조한 장소에 보관합니다.

수중모터펌프 사용법 및 주의사항

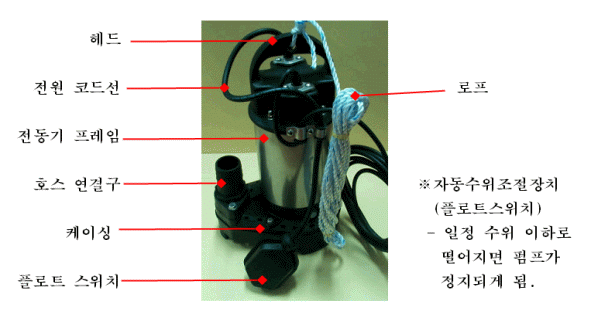

수중펌프 명칭 및 사진

헤드, 전원코드선, 전동기 프레임, 호스 연결구, 케이싱, 플로트 스위치, 로프

※ 자동수위조절장치(플로트스위치) - 일정 수위 이하로 떨어지면 펌프가 정지되게 됩니다.

사용 전 점검 및 주의사항

전원 콘센트는 반드시 누전차단기에 연결된 것으로써 220V 접지용 콘센트를 사용하여야 합니다.
사용 시 전원 플러그에 물이 묻으면 감전의 위험이 있으므로 주의를 하셔야 합니다.
접지선이 연결되어 있지 않은 콘센트를 사용할 경우 모터 코드선 중 접지선(녹색선)을 별도로 접지하여 만일에 발생할 수 있는 감전사고 방지를 사전에 방지하여야 합니다.

※ 접지시 주의사항

사용 전에 모든 접지를 실시하고 전원을 투입하여야 합니다.

접지선은 습기가 있는 땅에 직접 매설하거나, 철로 된 수도 파이프 등에 연결하여야 합니다. 단, 폭발의 위험이 있는 가스 또는 기름 파이프 등에는 접지하면 폭발할 위험이 있으므로 절대로 접지하면 안됩니다.
운반, 설치 시에는 윗부분의 손잡이를 잡거나, 손잡이에 로우프를 연결하여 운반 설치하고, 전원 공급용 전선을 잡고 수중펌프를 들어 올리거나 운반, 설치해서는 안됩니다.
전원코드를 연장 할 경우 감전사고 원인이 되므로 연결 부분은 반드시 방수용 절연테이프를 먼저 감고 전기용 테이프로 이중 처리를 한 후 완전히 밀봉하여 연결 부분이 물에 잠기지 않도록 합니다.
이물질이나 모래가 수중펌프 내부로 들어가게 되면 수중펌프가 고장나거나 수명이 단축 될 수 있으며, 바닥에 진흙이나 모래 등이 있는 곳에서는 펌프 밑면에 벽돌, 블록을 깔아 물만 품어낼 수 있도록 합니다.
수직으로 세워서 설치해야 합니다. (수중펌프를 눕히거나, 경사지게 설치하지 않습니다.)
이상한 소음, 진동, 냄새가 날 경우에는 즉시 전원을 끄고 주민자치센타(동사무소)나 서초구청 안전치수과(☎ 02-2155-7127~7130 )로 문의하시면 자세히 설명 드립니다.

수중모터펌프 조립 및 사용방법

수중펌프의 토출구에 호스를 연결하여야 합니다.
- 커플링에 호스를 끼우고 밴드로 체결하여야 합니다.
수중펌프 본체는 물속에 완전히 잠겨있어야 양수가 가능하오니 잠기도록 넣습니다.
전원을 투입시, 전기 충격에 주의하여야 합니다.

토출구에 천막호스를 밴드스프링으로 고정
이동시 운반손잡이 사용할 것. 케이블선 잡지말 것.
펌프 몸체가 물속에 잠긴 상태로 사용할것
220V 전원 사용할것. 물기 없도록 주의할 것
유의점
- 전원 연결 후 자동작동됩니다.
- 위감지센서 부착Type은 센서가 물에 뜨면 작동시작합니다.
- 바닥으로 흡수하므로 펌프 바닥이 물에 잠겨 있어야 작동됩니다.

운전시 주의사항

누전차단기가 설치되지 않은 경우에는 감전의 우려가 있으므로 안전에 대비하여 사람이 물 밖으로 나온 후 사용합니다.
수중펌프를 공중에 매단 상태로 운전하여서 안됩니다.
- 전원 공급용 전선에 장력(힘)이 가해지면 누전 및 감전의 원인이 될 수 있고 양수가 잘 되지 않으며 회전 반동에 의해 부상의 위험이 있습니다.
운전 중 물의 높이가 수중펌프 본체의 1/2 이하로 내려 갈 때까지 가동하면 양수되지 않으며, 이 상태에서 가동이 계속되면 수중펌프가 과열되어 수중펌프가 소손 될 수 있으므로 가능하면 수중펌프 본체가 완전히 물 속에 잠긴 상태에서 운전하여야 합니다.
전원을 투입했는데도 수중펌프가 작동되지 않을 때는 반드시 전원을 차단하고, 전원 상태를 확인하거나 수중펌프 상태를 확인하여야 합니다.
만약 수중펌프의 전원을 차단하지 않고 전원 상태를 점검 하던 중 갑자기 전원이 들어오게 되면 수중펌프가 갑자기 동작하므로 사고의 위험이 있습니다.
수중펌프는 완전한 방수와 정밀한 조립을 요하므로 함부로 분해하거나, 개조해서는 안됩니다.
- 동주민센터나 서초구청 물관리과(☎ 02-2155-7127~7130 )로 문의하시면 자세히 설명 드립니다.

사용 후 보관 방법

반드시 전원을 차단(OFF)한 후 전원으로부터 수중펌프를 분리합니다.
수중펌프 아래 부분의 흡입 여과망에 이물질이 끼어 있으면 이물질을 제거한 후 깨끗한 물로 씻습니다.
수중펌프를 잘 말린 다음 옥내에 보관합니다.
